一個零件的結構形狀，既要滿足設計性能要求，還需符合加工工藝要求。因此，有必要了解零件上的常見工藝結構。
一、鑄造零件的工藝結構（包括過渡線的畫法）
鑄造零件的工藝結構包括取模斜度、鑄造圓角、鑄件壁厚等。
1. 起模斜度

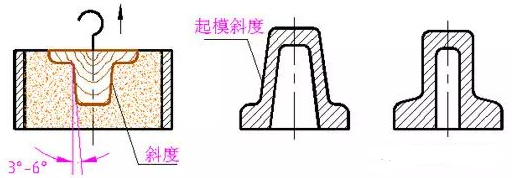

鑄造零件毛坯時，為了方便取模，常在鑄件壁上沿起模方向設計出一定的斜度，即起模斜度。對于斜度不大的結構，可不在圖形上畫出，但須在技術要求中用文字說明起模斜度值。如圖1所示。

圖1
2. 鑄造圓角

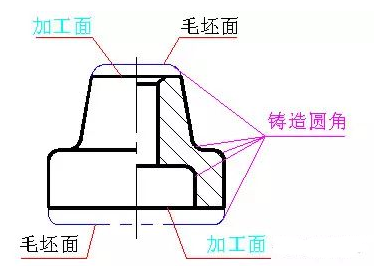

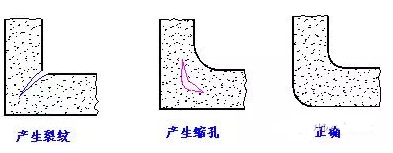

鑄造零件毛坯時，為防止鑄造砂型落砂，避免鑄件冷卻時產生裂紋或縮孔（如圖2），鑄造表面相交處均做成圓角過渡，如圖3。鑄造圓角在圖中一般應畫出，各圓角半徑相同或接近時，可在技術要求中統一注寫半徑值，如未注鑄造圓角R3~R5等。

圖2

圖3

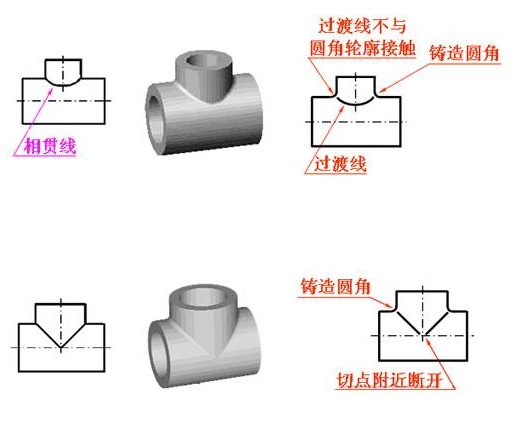

由于鑄件表面相交處有鑄造圓角存在，這使兩兩表面的交線變得不太明顯。但在零件圖上，仍須畫出表面的理論交線，只是要求在交線兩端或一端留出空白，這種交線通常稱為過渡線。過渡線的畫法與沒有圓角情況下的相交線畫法基本一致，兩者的不同處見圖4所示。

圖4

3. 鑄件壁厚

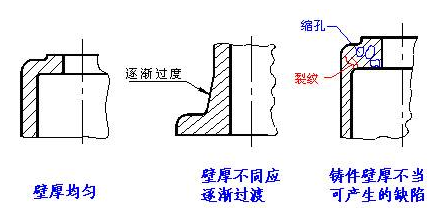

為避免鑄件冷卻時產生內應力而造成裂紋或縮孔，鑄件壁厚應盡量均勻一致，不同壁厚間也應均勻過渡，如圖5所示。

圖5
